Pengertian Bus Pada Komputer

Pengertian Bus Pada Komputer – Sebuah bus dalam komputasi, adalah satu set koneksi fisik (kabel, sirkuit cetak, dll) yang dapat digunakan bersama oleh beberapa komponen perangkat keras komputer untuk berkomunikasi dengan satu sama lain.

Fungsi bus adalah untuk mengurangi jumlah “jalur” yang dibutuhkan untuk komunikasi antara komponen, dengan melaksanakan semua komunikasi melalui saluran data tunggal. Inilah sebabnya mengapa metafora dari “Data raya” kadang-kadang digunakan.

jenis bus pada sistem komputer, pengertian bus dan jenis-jenis bus, 2 jenis bus, pengertian transportasi bus, pengertian topologi bus, pengertian data bus
Jika hanya dua komponen hardware berkomunikasi melewati garis, itu disebut port hardware (seperti port serial atau port paralel ).

Karakteristik Bus

Sebuah bus ditandai dengan jumlah informasi yang dapat ditransmisikan sekaligus. Jumlah ini, dinyatakan dalam bit , sesuai dengan jumlah baris fisik dimana data dikirim secara bersamaan. Sebuah kabel pita 32-wire dapat mengirimkan 32 bit secara paralel. Istilah “width” digunakan untuk merujuk pada jumlah bit yang bus dapat mengirimkan sekaligus.

Selain itu, kecepatan bus juga ditentukan oleh frekuensi (dinyatakan dalam Hertz), jumlah paket data yang dikirim atau diterima per detik. Setiap kali data yang dikirim atau diterima disebut siklus.

Dengan cara ini, adalah mungkin untuk menemukan kecepatan transfer maksimum bus, jumlah data yang dapat mengangkut per unit waktu, dengan mengalikan lebar dengan frekuensi. Sebuah bus dengan lebar 16 bit dan frekuensi 133 MHz, oleh karena itu, memiliki kecepatan transfer sama dengan:

  16 * 133,10 6 = 2128 * 10 6 bit / s,
  atau 2128 * 10 6/8 = 266 * 10 6 byte / s
  atau 266 * 10 6/1000 = 266 * 10 3 KB / s
  atau 259,7 * 10 3/1000 = 266 MB / s

Arsitektur

Pada kenyataannya, setiap bus umumnya didasari dari 50 sampai 100 garis fisik yang berbeda, dibagi menjadi tiga subassemblies:
Bus alamat (kadang-kadang disebut bus memori) mengangkut alamat memori yang prosesor ingin mengakses untuk membaca atau menulis data. Ini adalah bus searah.
Petunjuk transfer data bus yang datang dari atau pergi ke prosesor. Ini adalah bus dua arah.
Bus kontrol (atau perintah bus) mengangkut pesanan dan sinyal synchonisation datang dari unit kontrol dan bepergian ke semua komponen perangkat keras lainnya. Ini adalah bus dua arah, karena juga mentransmisikan sinyal respon dari perangkat keras.

Bus Utama

Pada umumnya ada dua bus jenis dalam komputer:
a. Bus internal (kadang-kadang disebut front-side bus, atau FSB untuk pendek). Bus internal memungkinkan prosesor untuk berkomunikasi dengan memori pusat sistem (RAM ). baca juga pengertian ram dan fungsinya
b. Bus ekspansi (kadang-kadang disebut input / output bus) memungkinkan berbagai motherboard komponen ( USB , serial, dan port paralel , kartu dimasukkan di PCI konektor, hard drive, CD-ROM dan CD-RW drive, dll) untuk berkomunikasi dengan satu lain. Namun, hal ini terutama digunakan untuk menambahkan perangkat baru menggunakan apa yang disebut slot ekspansi terhubung ke input/outpur bus.

Chipset

Sebuah chipset adalah komponen yang rute data antara bus komputer, sehingga semua komponen yang membentuk komputer dapat berkomunikasi satu sama lain. Chipset awalnya terdiri dari sejumlah besar chip elektronik, maka nama itu. Hal ini biasanya memiliki dua komponen:
a. Northbridge (juga disebut memory controller) adalah yang bertugas mengontrol transfer antara prosesor dan RAM, yang merupakan cara terletak fisik dekat prosesor. Hal ini kadang-kadang disebut GMCH, forr Grafis dan Memory Controller Hub.
b. The SouthBridge (juga disebut input / output controller atau pengendali ekspansi) menangani komunikasi antara perangkat periferal. Hal ini juga disebut ICH (I/O Controller Hub). Jembatan tem umumnya digunakan untuk menunjuk komponen yang menghubungkan dua bus.
jenis bus pada sistem komputer, pengertian bus dan jenis-jenis bus, 2 jenis bus, pengertian transportasi bus, pengertian topologi bus, pengertian data bus

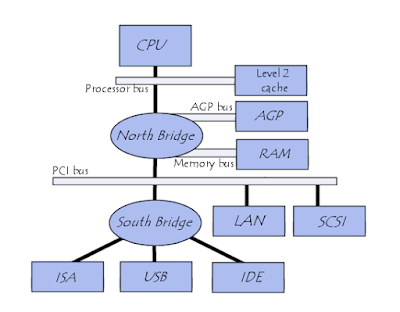

Arsitektur Sistem PC
Sangat menarik untuk dicatat bahwa, dalam rangka untuk berkomunikasi, dua bus harus memiliki lebar yang sama. Menjelaskan mengapa modul RAM kadang-kadang harus dipasang secara berpasangan (misalnya, Pentium awal chip, bus prosesor yang 64-bit, diperlukan dua modul memori masing-masing 32 bit lebar).
Standard Bus width (bits) Bus speed (MHz) Bandwidth (MB/sec)
ISA 8-bit 8 8.3 7.9
ISA 16-bit 16 8.3 15.9
EISA 32 8.3 31.8
VLB 32 33 127.2
PCI 32-bit 32 33 127.2
PCI 64-bit 2.1 64 66 508.6
AGP 32 66 254.3
AGP (x2 Mode) 32 66×2 528
AGP (x4 Mode) 32 66×4 1056
AGP (x8 Mode) 32 66×8 2112
ATA33 16 33 33
ATA100 16 50 100
ATA133 16 66 133
Serial ATA (S-ATA) 1 180
Serial ATA II (S-ATA2) 2 380
USB 1 1.5
USB 2.0 1 60
FireWire 1 100
FireWire 2 1 200
SCSI-1 8 4.77 5
SCSI-2 – Fast 8 10 10
SCSI-2 – Wide 16 10 20
SCSI-2 – Fast Wide 32 bits 32 10 40
SCSI-3 – Ultra 8 20 20
SCSI-3 – Ultra Wide 16 20 40
SCSI-3 – Ultra 2 8 40 40
SCSI-3 – Ultra 2 Wide 16 40 80
SCSI-3 – Ultra 160 (Ultra 3) 16 80 160
SCSI-3 – Ultra 320 (Ultra 4) 16 80 DDR 320
SCSI-3 – Ultra 640 (Ultra 5) 16 80 QDR 640
